Высоковольтная продукция
1. Защитная кремнийорганическая оболочка
Технология изготовления высоковольтной продукции основывается на применении жидкой двухкомпонентной силиконовой резины. Защитная силиконовая оболочка изделия формируется в пресс-форме за один технологический цикл путем литья резины под давлением, при этом длина изоляционной части изделий может достигать 6000 мм в зависимости от потребностей заказчика. Уникальность технологии заключается в возможности изготовления цельнолитой резиновой оболочки полимерных изделий напряжением до 500 кВ включительно, чего нельзя добиться традиционными технологиями с применением твердых резин. Весь производственный процесс осуществляется на литьевых машинах с микропроцессорным управлением. Заливка защитной кремнийорганической оболочки на подготовленную стеклопластиковую трубу с фланцами является завершающей операцией при данной технологии.
|
|
| Рисунок 1 | Рисунок 2 |

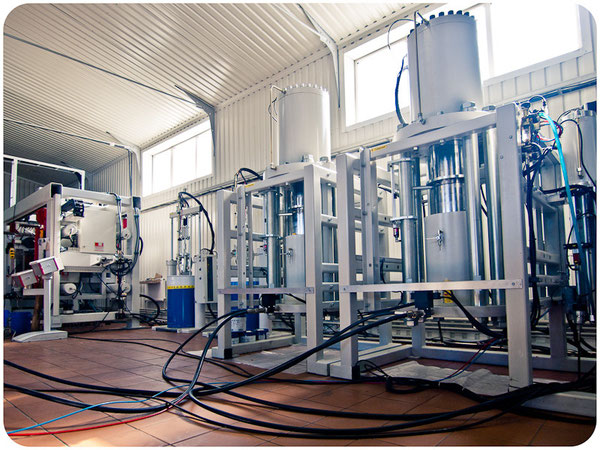

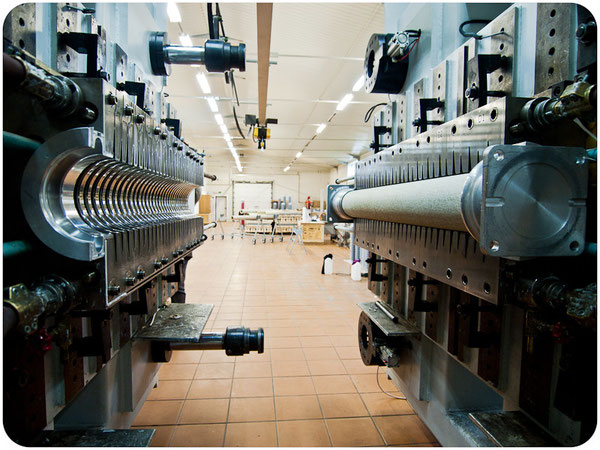

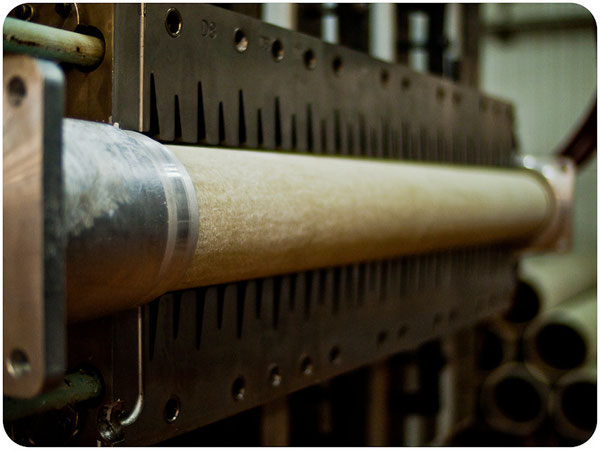

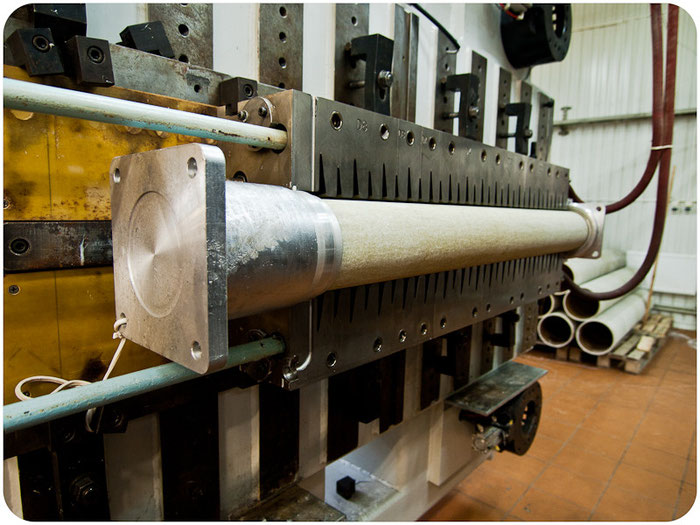

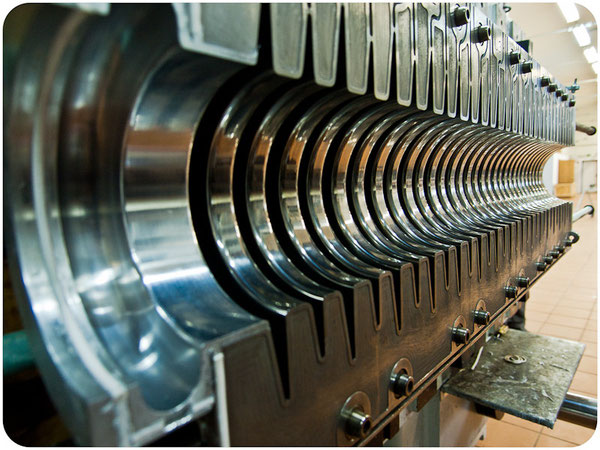

Как показано на рисунке 1 компоненты А и В, находящиеся в жидком состоянии, при помощи гидравлической системы подачи закачиваются в дозаторы, после чего происходит смешивание компонентов А и В с требуемым красителем в статическом смесителе и их дальнейшее поступление в пресс-форму (рис. 2) с предварительно подготовленной стеклопластиковой трубой. Подготовка трубы состоит из напресовки фланцев и обработки ее праймером. Заливка резины производится на стеклопластиковую трубу и фланцы. Даная технология обеспечивает высокую герметичность и надежность выпускаемой продукции.
2. Изолирующие и опорные элементы

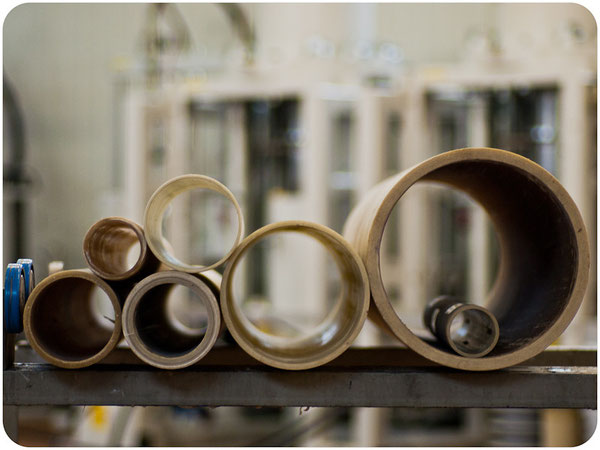

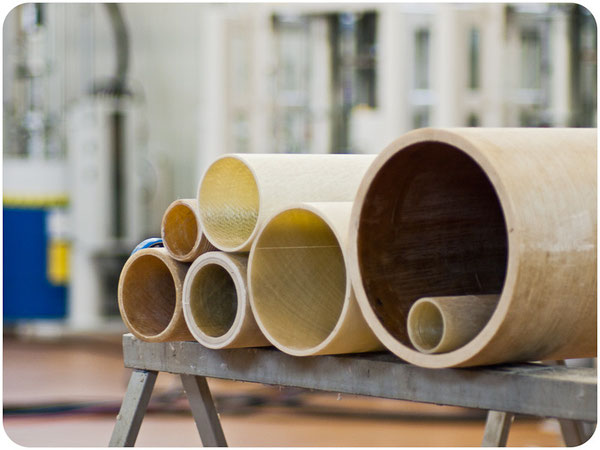

Основным несущим и изолирующим элементом полимерных изделий является стеклопластиковый стержень или труба с высокой электрической и механической прочностью. Диаметры стержней и труб определяются из конструктивных особенностей изделия.
3. Фланцы

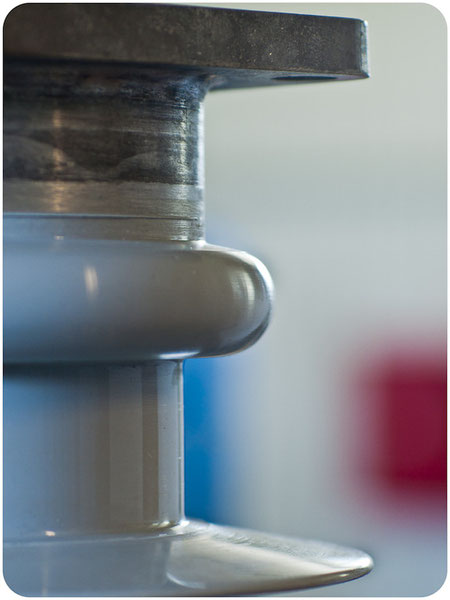

Применяемые фланцы выполнены из алюминиевых сплавов, обладающих высокой антикоррозийной устойчивостью и малым удельным весом. Посадка фланцев на стеклопластиковую трубу осуществляется методом разработанным нашими специалистами. По желанию заказчика фланцы могут быть изготовлены любой конфигурации и из различных материалов.

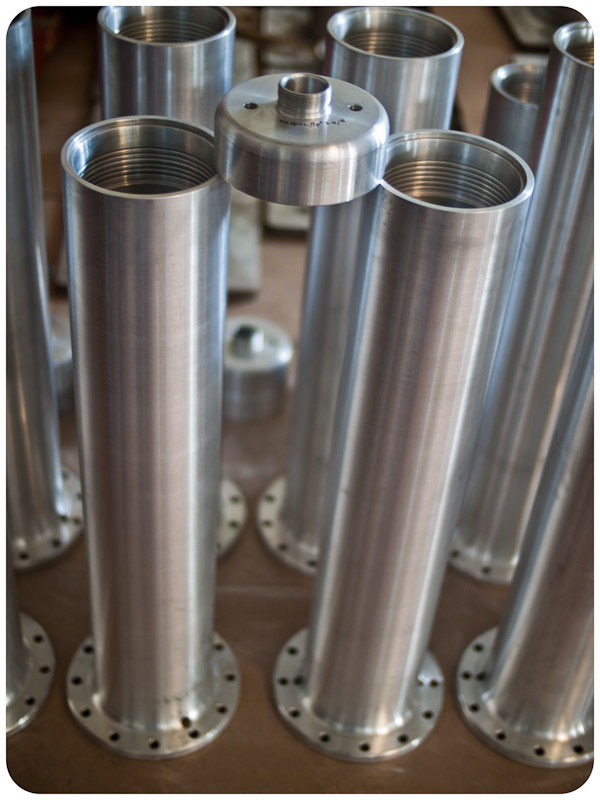

Фланцы
4. Пофазная расцветка

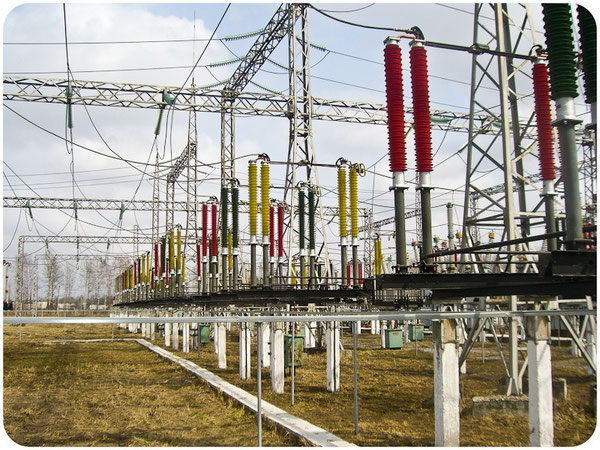

В настоящее время большим спросом пользуются полимерные изделия с пофазной расцветкой защитной кремнийорганической оболочке (ЖЗК).
